製品マスタ「テーブル設計」

製品マスタは13のテーブルで構成しています。T10製品Mが製品の基本情報・工程・課別フラグ・在庫情報を保持するメインテーブルで、各課の詳細情報はT11〜T14の課別テーブルに分散管理しています。工程名・工程担当・業種・工程群はマスタテーブルとして独立させ、T10製品Mから参照する設計です。金型洗浄登録はT18金型洗浄に記録するとともにT10製品履歴（事象履歴）にも同時追加する2テーブル連動の設計です。

T10製品M

製品マスタのメインテーブルです。図番・品名・単価などの基本情報に加え、工程情報（最大16工程）・課別フラグ・在庫情報・業種コード・工程群コードをすべてこのテーブルに集約しています。

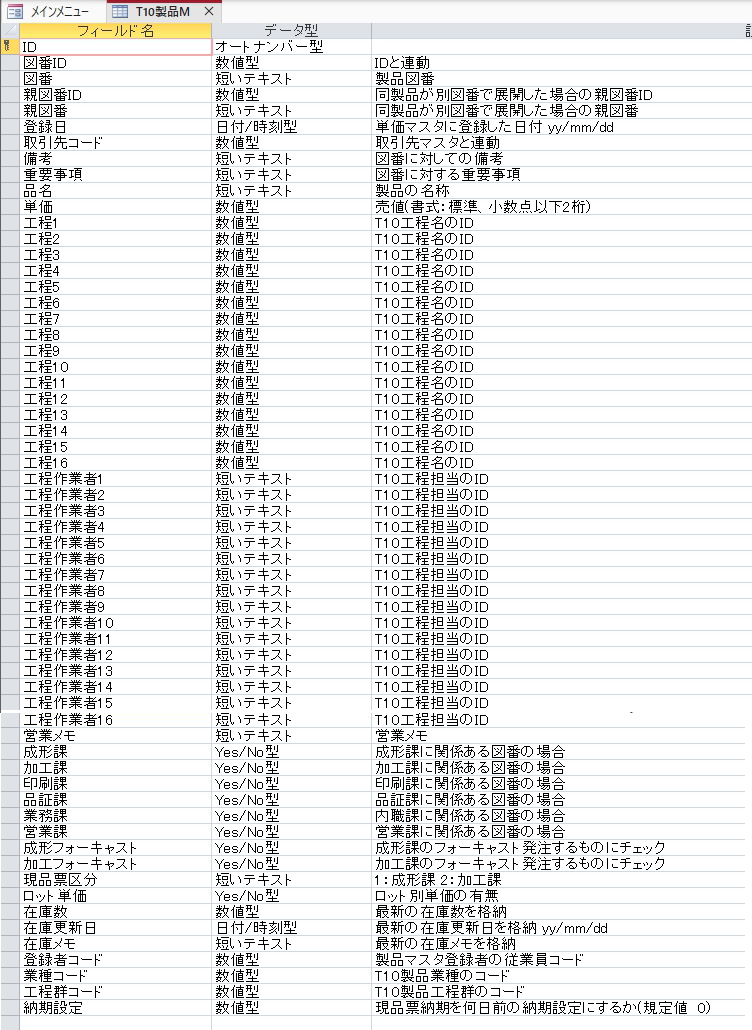

T10製品M　デザインビュー

T10製品M　フィールド構成（基本情報）

製品の識別・取引先・価格・メモなど、製品マスタの根幹となるフィールドです。

T10製品M　フィールド構成（工程情報）

製品ごとに最大16工程・16名の工程作業者を登録するフィールド群です。T10工程名のIDを参照します。

T10製品M　フィールド構成（課別フラグ・在庫・その他）

各課との関連付けフラグ・在庫情報・フォーキャスト・業種・工程群など、運用管理に必要なフィールドをまとめています。

T10製品Mロット旧単価

図番ごとのロット別単価の変更履歴を管理するテーブルです。単価変更があった際に旧単価を履歴として保持します。

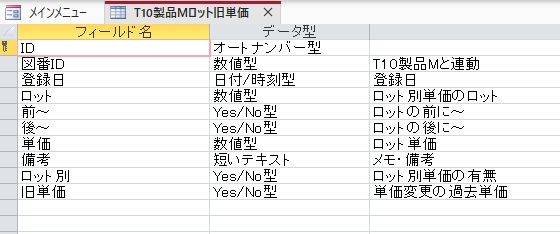

T10製品Mロット旧単価　デザインビュー

T10製品Mロット旧単価　フィールド構成

T10製品業種

製品の業種区分を管理するマスタテーブルです。T10製品Mの業種コードから参照します。

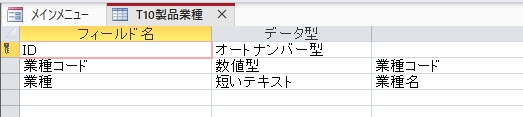

T10製品業種　デザインビュー

T10製品業種　フィールド構成

T10製品工程群

製品の工程群を管理するマスタテーブルです。T10製品Mの工程群コードから参照します。

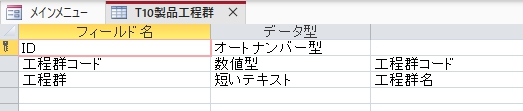

T10製品工程群　デザインビュー

T10製品工程群　フィールド構成

T10工程名

T10製品Mの工程1〜16に格納するIDの参照元マスタです。工程名の一覧管理に加え、課ごとの日報表示フラグを持つことで各部署の日報登録画面に表示する工程名を絞り込めるようにしています。

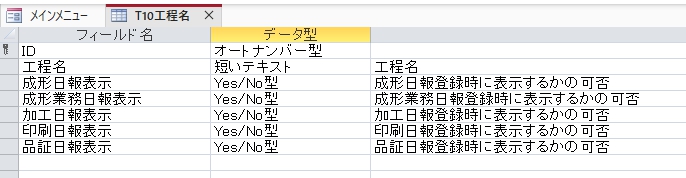

T10工程名　デザインビュー

T10工程名　フィールド構成

T10工程担当

T10製品Mの工程作業者1〜16に格納するIDの参照元マスタです。旧システムから移行した担当者名と本システムの担当者名を併記する移行対応フィールドを持っています。

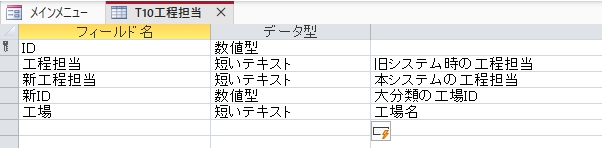

T10工程担当　デザインビュー

T10工程担当　フィールド構成

T11製品成形

成形課・材料課の情報を管理するテーブルです。成形課と材料課は同一テーブルで管理しており、フォームのタブで表示を切り替えます。金型情報・成形条件・材料情報を1テーブルに集約しています。

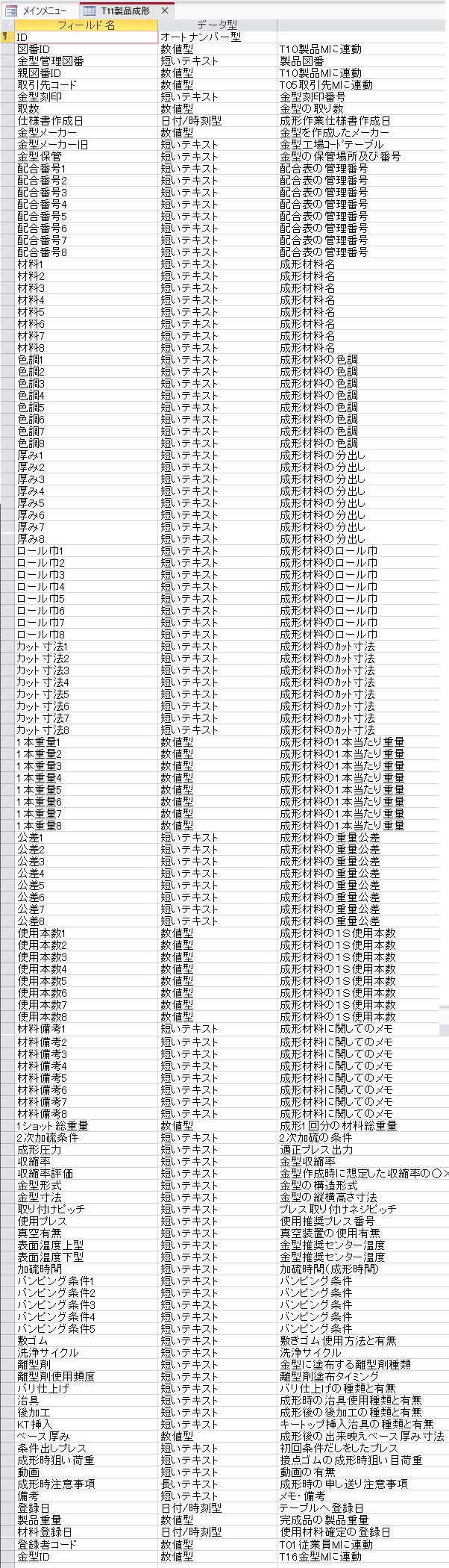

T11製品成形　デザインビュー

T11製品成形　フィールド構成（成形課ゾーン）

金型情報・成形条件・加硫条件など成形課が管理するフィールドです。

T11製品成形　フィールド構成（材料課ゾーン）

成形に使用する材料の配合・寸法・重量を管理するフィールドです。材料は最大8種類まで登録できます。

T12製品加工

加工課の製品情報を管理するテーブルです。使用材料・購入先・加工先・治具・仕様書番号など加工課が管理する情報を集約しています。

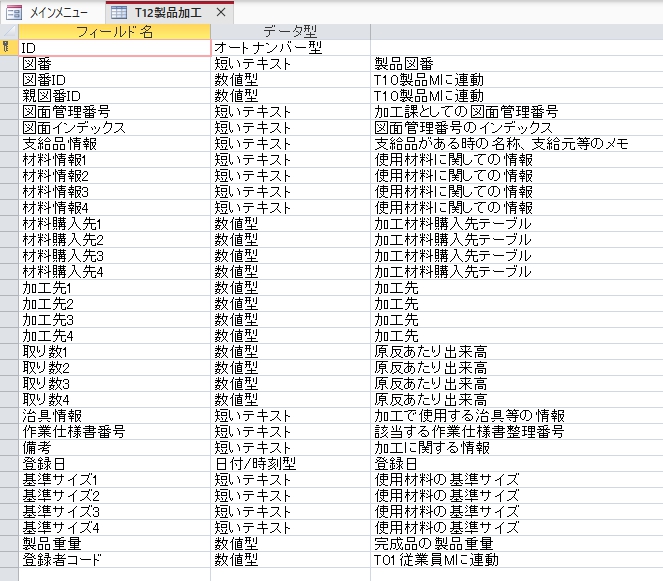

T12製品加工　デザインビュー

T12製品加工　フィールド構成

T13製品品証

品証課の製品情報を管理するテーブルです。外観・寸法の検査水準・検査項目・出荷情報・仕様書類の有無を管理します。

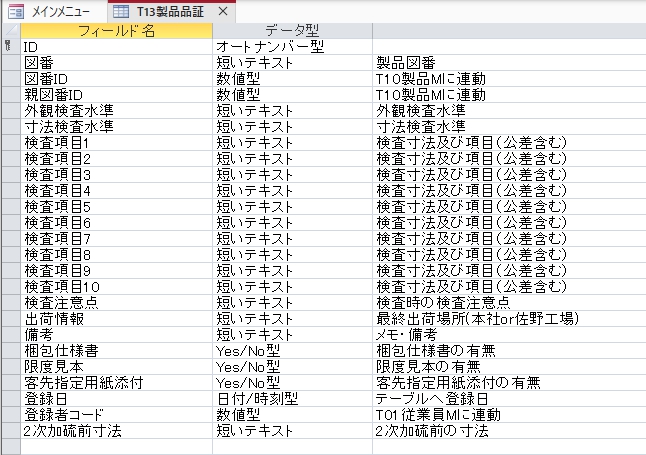

T13製品品証　デザインビュー

T13製品品証　フィールド構成

T14製品印刷

印刷課の製品情報を管理するテーブルです。コーティング・塗装の有無・印刷版・印刷治具・導電治具の情報を管理します。

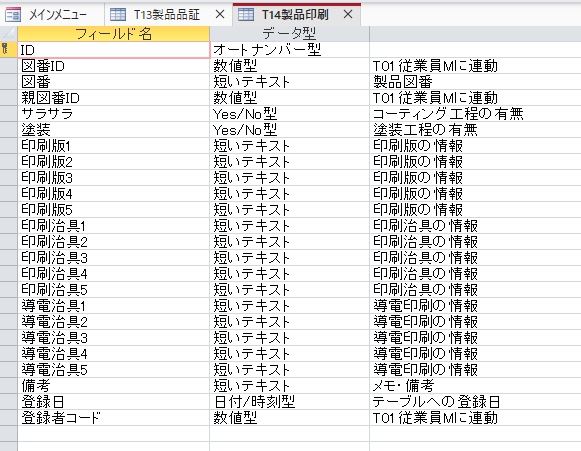

T14製品印刷　デザインビュー

T14製品印刷　フィールド構成

T18金型洗浄

金型洗浄の実施記録を管理するテーブルです。洗浄登録時はT18金型洗浄への登録とT10製品履歴（事象履歴）への追加が同時に実行される2テーブル連動の設計です。

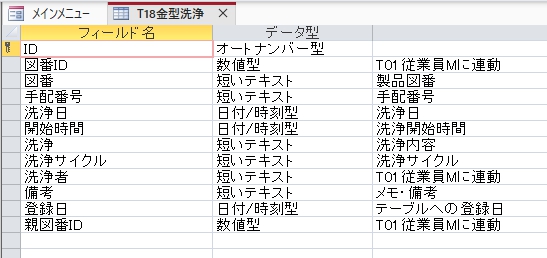

T18金型洗浄　デザインビュー

T18金型洗浄　フィールド構成

T19製品生産管理

生産管理課が管理する製品ごとの生産基準情報テーブルです。基準数量・リードタイム・工程ごとの出来高を最大16工程分管理します。

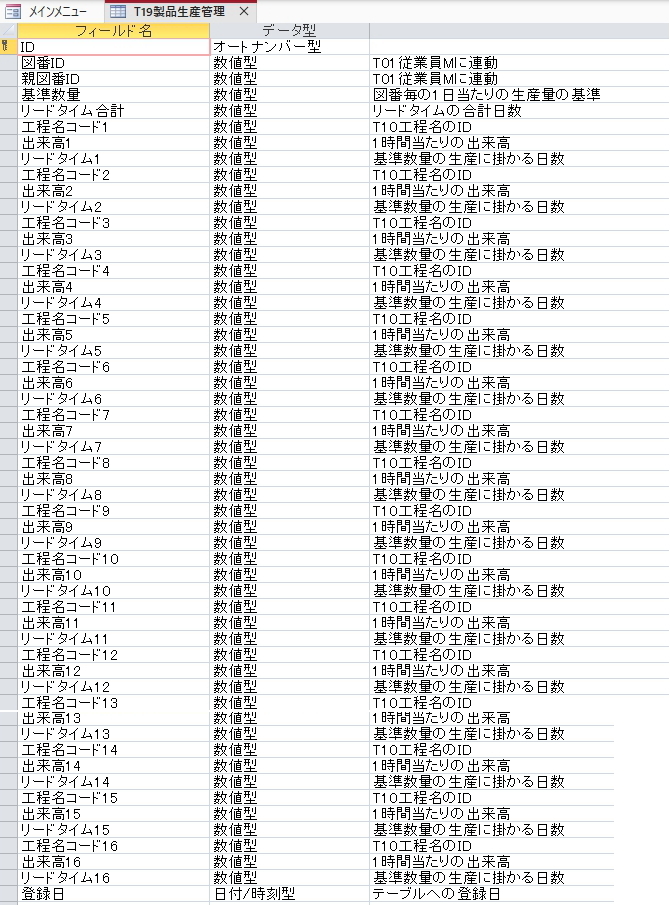

T19製品生産管理　デザインビュー

T19製品生産管理　フィールド構成

T10製品履歴

製品ごとの事象履歴を管理するテーブルです。成形課・加工課など各課が登録した内容を時系列で蓄積します。金型洗浄登録時には自動的にこのテーブルにも履歴が追加される設計です。

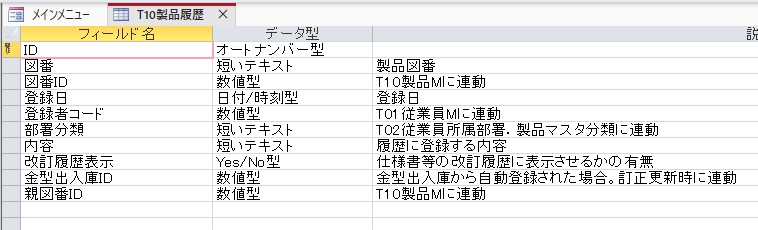

T10製品履歴　デザインビュー

T10製品履歴　フィールド構成

まとめ

製品マスタはT10製品Mに基本情報・工程・課別フラグ・在庫情報を集約し、T11〜T14で各課の詳細情報を分散管理する設計です。T10工程名・T10工程担当・T10製品業種・T10製品工程群はマスタテーブルとして独立させT10製品Mから参照します。T18金型洗浄の登録はT10製品履歴への同時追加と連動しており、事象履歴を自動蓄積する仕組みになっています。T19製品生産管理は最大16工程のリードタイムと出来高を管理し、生産計画の基準データとして機能します。
